蜻蜓H4轻型航测无人机



     蜻蜓H4轻型航测无人机是一款轻型四旋翼无人机,具有便携、操作简单、全自动操作的航测无人机。机身结构由碳纤维+铝合金材质制成。机身、上盖、支臂、起落架、电机架等皆为轻强结构设计。脚架采用折叠式设计,收纳运输方便灵活。蜻蜓H4续航时间长,抗风性能优,带载能力强,具有自动起降、一键返航功能。用途广泛,可应用于国土测绘、房地一体权属调查、环境监测、监控巡检等场景。

折叠螺旋桨

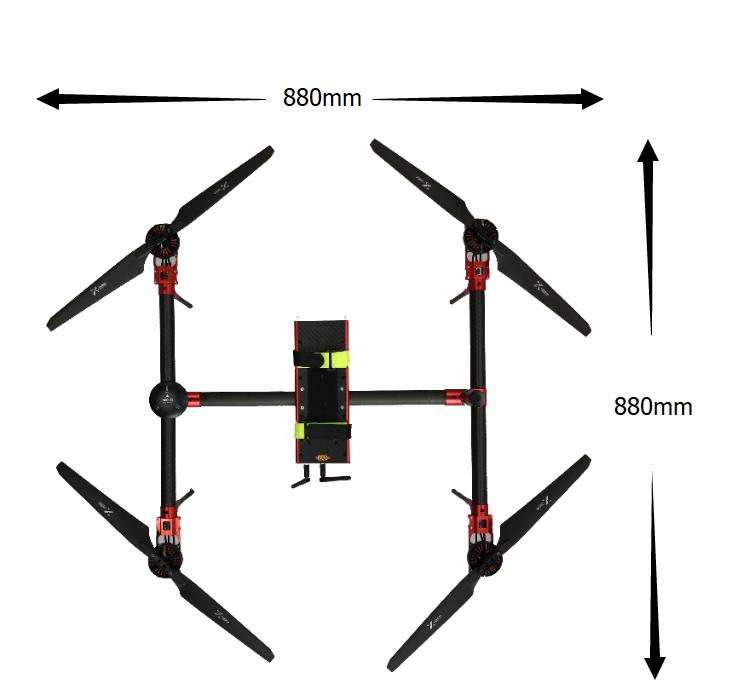

螺旋桨展开后尺寸

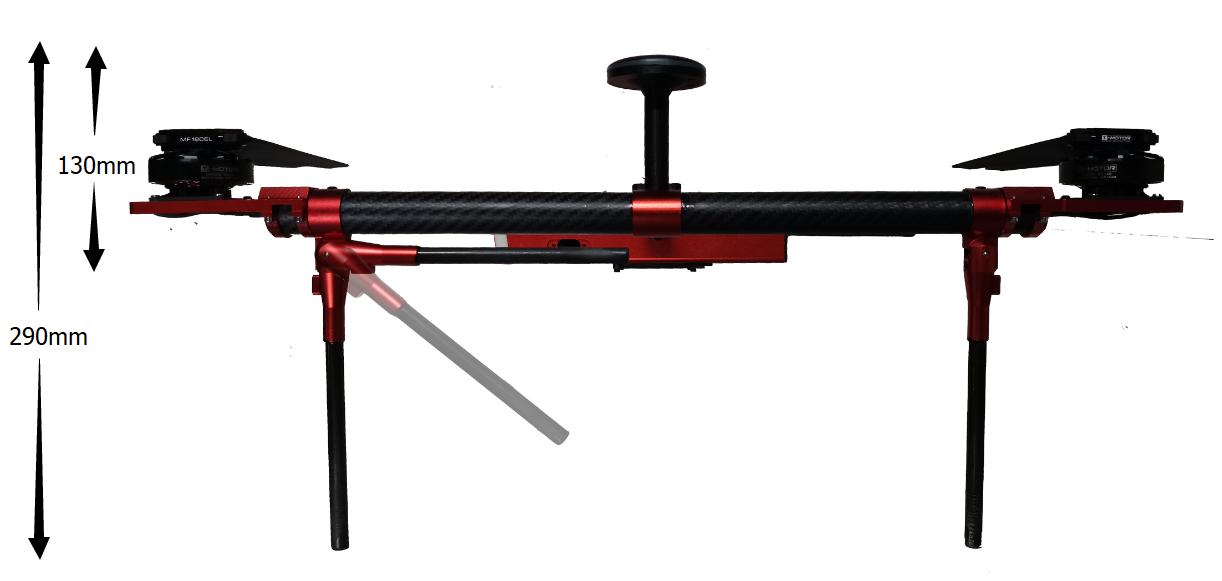

脚架可折叠





特色功能:

    ●一键起飞:完成航线规划,点击导航,一键起飞。

    ●定点悬停:精准的控制以及定位策略,保证了悬停平稳。

    ●定点降落:智能精准降落,起飞和降落位置无偏差。

    ●一键返航:飞行过程中直接点击返航按钮即可自动返航降落。

    ●智能航线:环绕航线、弓字航线、井字航线、带状航线自由选择。

    ●冗余设计:安全可靠:内置多组传感器以及多项安全决策,确保飞行安全。

    ●接口丰富:机身预留了丰富的外设接口,自由选择可搭载的设备。

    ●机载GNSS:集成后差分PPK技术,航测作业免像控。





         遥 控 器                            智能电池                      PPK后差分模块







产品参数:

1、对称轴距:740mm

2、空机重量(不含电池):2000g

3、标准载荷1000g

4、最大起飞重量6000g

5、数传距离≥20km

6、遥控距离≥20km

7、图传距离≥5km

8、最大续航时间≥70min

9、最大航程50km

10、飞行速度≤15m/s

11、机身材质:铝合金+碳纤维

12、可选标准载荷:二轴相机云台、五镜头相机、高清摄像头





           航测相机                    5镜头倾斜相机                  激光雷达





         蜻蜓H4地面站软件
